Pin put stekker rns 510

[crosspoloTSI]

Ik wil heel graag na het aansluiten van mijn rns 510 ook dat mijn cradle op de dashboard mijn telefoon weer oplaad.
Toen deze op de rns315 aangesloten zat laadde hij hem op. Nu ik een rns510 heb doet hij dit niet meer. Waarschijnlijk zijn de pins anders geschakeld. Deze wil ik weer ompinnen maar heb geen idee naar wat?

Weet iemand waar je de pinout van de stekker achter de radio kan vinden? Dus niet de grote stekker maar de platte stekker. Of heeft deze toevallig liggen?



[iichel]

Hey man, helpt dit? Volkswagen RNS 510 pin assignments | my-gti.com
Veel plezier met je RNS510, chique hoor!



[crosspoloTSI]

Hey man, helpt dit? Volkswagen RNS 510 pin assignments | my-gti.com
Veel plezier met je RNS510, chique hoor!

hey vet man!

heb je ook die van een RNS 315 ?

dan kan ik ze met elkaar vergelijken en zo de pinnen overzetten.

thanxs!!!!



[crosspoloTSI]

Dit is de rns 315

Waar hij aangesloten zit origineel op:

6 rood / wit
7 rood / zwart
8 paars / blauw
20 paars / rood

Zie foto rns315



En dit is de rns510
Weet iemand waar ze horen???
Het gaat mij alleen maar om dat de cradle spanning krijgt om de telefoon ermee te kunnen opladen zoals dat met de rns315 perfect gaat.



[IbifaHo]

Je wilt alleen kunnen opladen? Gewoon aansluiten op een + na contact uit je zekeringendoos dan.



[crosspoloTSI]

Je wilt alleen kunnen opladen? Gewoon aansluiten op een + na contact uit je zekeringendoos dan.

Alleen opladen, maar welke kabel is de plus en min? Das het probleem. Die weet ik niet



[crosspoloTSI]

Nog even een foto van de stekker en de kabels.

Het gaat om de middenste kabels.
De buitenste staat er buiten want die is van de camera





.



[iichel]

VWVortex.com - RNS-315 questions...

it is the same pinout as the rns 510, check this:http://www.myturbodiesel.com/1000q/a...GPS-FAQ-VW.htm



[crosspoloTSI]

Als je de 2 foto van de schema 315 en 510 bekijkt 26 pins zijn ze echt anders. Waarschijnlijk zullen de quadlock hetzelfde zijn.



[iichel]

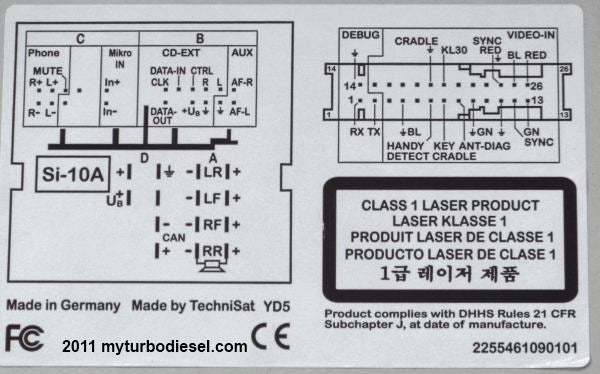

hier is de 26 pin van de rns 315:

van boven genoemde site

meer kon ik niet vinden in een half uur googlen

heb wel voor elkaar dat ik ook een rns 510 wil



[crosspoloTSI]

hier is de 26 pin van de rns 315:

van boven genoemde site

meer kon ik niet vinden in een half uur googlen

heb wel voor elkaar dat ik ook een rns 510 wil

hahahahah heb ik toch goed voor elkaar.

ik kan wel wat voor je regelen als je interesse hebt?

maar die 26 pin van de 315 heb ik al gepost evenals de 26 pin van de 510.

dus die had ik al. nu nog waar aan te sluiten?

Edit:

Heb iets gedaan weet niet of het goed gaat maar op moment werkt de boel wel.

De stekkers van de cradle gemeten welke van spanning is voorzien. Hier zat 10,97volt op. Deze aangesloten met een zekering van 5a op een geschakelde plus. Cradle laad nu op. Maar met een iets hoger voltage namelijk 11,97v

Nou even jullie hulp! Gaat dit goed?



[iichel]

Yep, die kan op 11-13V lopen



[crosspoloTSI]

Yep, die kan op 11-13V lopen

Oeffffff gelukkig.
Nou dus het werkt weer en kan met mijn cradle de telefoon weer opladen.

Bedankt Michel!
